1.給料能力大、效率高

TSW給料機全部采用4極電機，提高了偏心軸轉速；蓖條采用二段階梯且下安裝傾角結構，大大提高了給料能力和工作效率；TSW給料機向大型化方向發展，提高了處理能力，可適應高產集約化生產需要。

2.增強的承載體設計，可靠性高

給料箱主要受力部位側板及后撐板采用16Mn鋼板；底護板及側護板采用具有很高屈服強度的NM360鋼板，從而改善槽體磨損，降低維護量；蓖條采用ZGMn13-4鑄造，結構承載能力更強，壽命更長。

3.運行穩定，維護方便

TSW給料機結構簡單緊湊，體積小，重量輕，電機底架固定到基礎上，不參與振動，增加了設備運轉的可靠性。

4.控制調整方便、準確

TSW給料機采用Y系列電機及變頻控制器，易于調整，調速快。

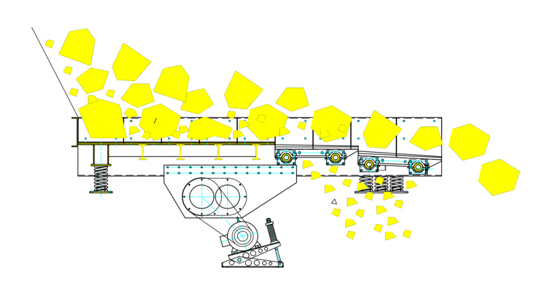

TSW給料機慣性式雙偏心軸激振器能產生定向激振力。兩軸之間有一對傳動比為1的齒輪副連接，保障其回轉方向相反，轉速相等。通過電動機驅動，兩偏心軸旋轉，由于兩軸上的偏心質量和偏心距大小相等，所產生的慣性力在一個方向互相抵消，而在另一個方向互相疊加，從而合成的定向激振力，使與此激振器剛性連接的給料槽體在支承彈簧上做強制振動，物料在振動力的作用下，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的蓖條時，較小的物料通過蓖條之間的間隙落下，不再經過破碎而直接進入下道破碎工序，從而起到預篩分效果，充分保障破碎設備的破碎效率及能力。

表一：TSW系列振動給料機技術參數

型號	最大進料粒度（mm）	給料能力（t/h）	偏心軸轉速（rpm）	料槽尺寸（mm）	設備重量（t）	外形尺寸（mm）
TSW0936	500	130-280	750-900	960×3600	3.95	3680×2136×1953
TSW1139	600	150-350	750-900	1100×3900	4.32	3980×2276×1953
TSW1345	700	250-450	750-900	1300×4500	4.97	4580×2570×1980
TSW1548	850	350-650	750-900	1500×4800	6.57	4880×2832×2044
TSW1852	1000	450-850	740-860	1800×5200	7.43	5280×3145×2059
TSW2156	1150	650-1000	700-850	2100×5600	9.86	5680×3520×2359

表二：配套設備參數

型號	三角帶		電動機		變頻控制器（kw）	主軸皮帶輪直徑（mm）	電機輪直徑（mm）
型號	型號	數量	型號	功率	變頻控制器（kw）	主軸皮帶輪直徑（mm）	電機輪直徑（mm）
TSW0936	SPC2800	3	Y2-160L-4	15	15	Φ420	Φ244.6
TSW1139	SPC2800	3	Y2-160L-4	15	15	Φ420	Φ244.6
TSW1345	SPC2800	3	Y2-180L-4	22	22	Φ420	Φ244.6
TSW1548	SPC2800	4	Y2-200L-4	30	30	Φ530	Φ290
TSW1852	SPC2800	4	Y2-225S-4	37	37	Φ570	Φ290
TSW2156	SPC2800	5	Y2-225M-4	45	45	Φ600	Φ290
